Comment réaliser l’implantation géométrique parfaite de vos fondations pour des murs 100% d’équerre ?

L’instant où le premier parpaing est posé sur les fondations est un moment de vérité. Pour l’auto-constructeur ou le jeune chef de chantier, c’est l’aboutissement de semaines de préparation. Mais c’est aussi un moment d’angoisse : et si les murs n’étaient pas parfaitement d’équerre ? Une crainte légitime, car une légère déviation à ce stade peut entraîner un effet domino de complications, rendant la pose des menuiseries, des cloisons et de la charpente un véritable cauchemar. Beaucoup pensent que la solution réside dans l’achat d’un laser coûteux ou se fient à l’astuce populaire de « vérifier l’égalité des diagonales ». Ces approches, bien qu’utiles, ne sont que la partie visible de l’iceberg.

Le secret d’une fondation géométriquement parfaite ne réside pas dans l’outil, mais dans la méthode et la compréhension des principes physiques et mathématiques sous-jacents. L’implantation des fondations n’est pas un acte de maçonnerie ; c’est une application rigoureuse de la géométrie où le hasard n’a pas sa place. Chaque erreur, même millimétrique, est une dette structurelle qui se paiera au centuple sur le reste de la construction. Le vrai problème n’est pas le faux-équerrage en soi, mais les causes profondes qui y mènent : une mauvaise compréhension du sol, une application approximative des théorèmes fondamentaux et une méconnaissance des normes qui encadrent cet acte fondateur.

Cet article n’est pas un simple tutoriel. Il s’agit d’un guide méthodologique qui adopte le point de vue d’un géomètre. Nous allons décomposer chaque étape, de la validation des limites de propriété à la protection des aciers, non pas comme une série de tâches, mais comme une démonstration logique. Nous verrons comment le théorème de Pythagore devient votre meilleur allié, pourquoi le choix d’un simple film plastique peut avoir des conséquences désastreuses, et comment une implantation précise de vos canalisations peut faire la différence entre un chantier fluide et des semaines de retard. L’objectif est de vous armer de la rigueur mathématique nécessaire pour que vos murs montent droit, non par chance, mais par conception.

Pour vous guider à travers cette démarche de précision, cet article est structuré en plusieurs étapes clés. Chaque section aborde une facette critique de l’implantation des fondations, vous fournissant les connaissances théoriques et les applications pratiques pour garantir un résultat irréprochable.

Pourquoi un léger faux-équerrage des fondations rendra impossible la pose de votre charpente industrielle ?

L’erreur la plus commune est de sous-estimer l’impact d’un « petit » défaut d’équerrage. Un écart de 2 centimètres sur la largeur d’une fondation de 10 mètres peut sembler négligeable. Cependant, la construction d’une maison est un processus de multiplication des erreurs. Ce défaut initial, appelé tolérance d’accumulation, ne disparaît pas ; il s’amplifie à chaque étage. Le maçon compensera peut-être au niveau des murs, mais lorsque viendra le tour du charpentier avec ses fermettes industrielles calibrées au millimètre près en usine, l’écart sera devenu une béance de plusieurs centimètres. La charpente ne reposera pas correctement sur les murs, créant des points de contrainte anormaux et rendant la pose de la couverture complexe et potentiellement non conforme.

Cette exigence de précision n’est pas une simple préférence, elle est inscrite dans les normes. La construction est régie par des documents techniques unifiés (DTU) qui fixent les règles de l’art. Pour les fondations, la norme NF DTU 13.1 est la référence. Elle stipule que l’implantation doit être fidèle aux plans d’exécution et définit des tolérances précises. S’écarter de ces tolérances, c’est s’exposer à des désordres structurels et à des litiges coûteux en cas d’expertise. Le faux-équerrage n’est donc pas un problème esthétique, mais une non-conformité technique qui engage la responsabilité du constructeur.

Considérez chaque défaut de géométrie comme une dette structurelle. Une dette que vous contractez au premier jour et dont les intérêts (les surcoûts de correction, les retards, les risques de malfaçons) s’accumulent jusqu’à la réception du chantier. Une charpente qui ne « tombe » pas juste n’est que le symptôme le plus visible d’une pathologie née dans le sol, des mois plus tôt.

Comment implanter vos cordeaux avec la méthode du 3-4-5 pour garantir des angles droits parfaits sans laser ?

Avant les lasers et les théodolites, les bâtisseurs de cathédrales utilisaient déjà un principe mathématique immuable pour garantir des angles parfaits : le théorème de Pythagore. La méthode dite du « 3-4-5 » n’est que son application la plus simple et la plus robuste sur un chantier. Elle énonce que dans un triangle rectangle, le carré de l’hypoténuse (le plus long côté) est égal à la somme des carrés des deux autres côtés (a² + b² = c²). La triplette 3, 4 et 5 est la plus simple vérification de ce théorème : 3² + 4² = 9 + 16 = 25, et 5² = 25. Un triangle dont les côtés mesurent 3, 4 et 5 unités (ou leurs multiples, comme 6-8-10) est obligatoirement un triangle rectangle, et son angle entre les côtés de 3 et 4 unités est un angle droit parfait de 90°.

Pour l’appliquer, une fois votre premier cordeau de façade tendu, positionnez un piquet à l’emplacement souhaité de votre angle. À partir de ce piquet, mesurez 3 mètres le long du premier cordeau et marquez ce point. Ensuite, mesurez 4 mètres dans la direction approximative du second mur. Tendez un troisième cordeau entre ces deux points. Ajustez la position de votre second mur jusqu’à ce que la distance entre le point à 3m et le point à 4m soit exactement de 5 mètres. À cet instant précis, l’angle formé à votre piquet de départ est un angle droit mathématiquement irréprochable.

Cette méthode a une force que n’a pas le simple contrôle des diagonales : elle ne vérifie pas, elle construit l’angle droit. Elle établit un référentiel de départ juste. Une fois le premier angle validé, vous pouvez répéter l’opération pour les autres angles ou utiliser la mesure des diagonales pour valider la géométrie globale. Cette rigueur initiale est la seule assurance contre les approximations. Comme l’exige la norme, la norme impose que les cotations d’implantation soient fidèles au plan, et le 3-4-5 est le premier outil pour garantir cette fidélité.

Béton de propreté de 5 cm ou film plastique agricole : quelle est la meilleure base pour ferrailler proprement ?

Une fois les fouilles réalisées, une question cruciale se pose : sur quoi poser les armatures métalliques ? Deux écoles s’affrontent : la méthode rapide et économique du film polyane, et la méthode rigoureuse du béton de propreté. Ce choix n’est pas anodin et conditionne la pérennité même de vos fondations. Le béton de propreté est une fine couche de béton maigre (faiblement dosé en ciment) coulée au fond des fouilles. Son rôle n’est pas structurel, mais il est multiple et fondamental.

Premièrement, il offre une surface de travail plane, propre et stable. Ferrailler sur un sol boueux ou caillouteux est une garantie de malfaçon : les armatures ne seront pas positionnées correctement, les cales d’enrobage s’enfonceront, et la hauteur d’enrobage de béton ne sera pas respectée. Deuxièmement, il crée une barrière physique qui empêche la laitance du béton de fondation de s’échapper dans le sol et, inversement, évite la contamination du béton par la terre, l’eau ou les sulfates présents dans le sol, qui pourraient à terme attaquer les aciers. Un simple film plastique peut empêcher la fuite de laitance, mais il n’offre aucune stabilité et se perce facilement, annulant ses bénéfices.

La norme est, encore une fois, très claire à ce sujet. Pour être efficace, le DTU 13.1 fixe une hauteur minimale de 4 cm pour le béton de propreté avec un dosage ciment d’au moins 150 kg/m³. Le tableau suivant résume les avantages et inconvénients de chaque solution.

Le surcoût initial du béton de propreté est en réalité un investissement dans la qualité et la durabilité. C’est l’assurance d’un travail réalisé dans les règles de l’art, garantissant la bonne position et la protection à long terme de l’ossature métallique de vos fondations.

L’erreur fatale de couler sur de la terre fraîchement remblayée qui provoquera un tassement différentiel en 1 an

L’une des erreurs les plus graves, et malheureusement courante, est de considérer que « toute terre se vaut ». Après le passage des engins pour le terrassement ou les réseaux, il est tentant de remblayer rapidement une zone, de la niveler et de couler les fondations dessus. C’est une bombe à retardement. Un sol naturel, en place depuis des millénaires, a une densité et une portance stables. Un sol fraîchement remblayé, même s’il paraît dur en surface, est rempli de vides. Sous le poids de la maison, il va se tasser inévitablement et de manière non uniforme pendant des mois, voire des années.

Ce phénomène, appelé tassement différentiel, se produit lorsque différentes parties de la maison ne s’enfoncent pas à la même vitesse. Si une partie de la fondation repose sur un sol stable et une autre sur ce remblai mal compacté, la maison va littéralement se « casser » en deux. Des fissures en escalier apparaîtront dans les murs, les portes et fenêtres se bloqueront, et dans les cas extrêmes, la stabilité de la structure sera compromise. La seule façon d’utiliser un remblai sous une fondation est de le compacter méthodiquement par couches successives de 20 à 30 cm avec un engin adapté (plaque vibrante, pilonneuse), une opération technique qui requiert un véritable savoir-faire.

Le risque est tel que la législation a évolué. Confronté à la multiplication des sinistres liés au phénomène de retrait-gonflement des argiles, aggravé par les sécheresses, depuis la loi ELAN, une étude géotechnique est obligatoire dans les zones à risque depuis le 1er janvier 2020. Cette étude de sol (G2) définit précisément la nature du sol, la profondeur du « bon sol » et les préconisations pour les fondations. Ignorer ses conclusions ou couler sur une terre non stabilisée, c’est prendre le risque de voir son investissement se fissurer en quelques années.

L’erreur d’implanter ses chaises de fondation sans géomètre qui vous oblige à raser la maison pour 10 cm chez le voisin

L’implantation commence bien avant le premier coup de pelle, par l’établissement d’un référentiel immuable. L’erreur la plus coûteuse est de se fier au plan cadastral disponible en ligne ou en mairie. Le cadastre est un document fiscal, pas un document juridique. Il sert à calculer l’impôt, pas à définir une limite de propriété. Comme le confirment les experts, le plan cadastral peut diverger de plusieurs décimètres de la limite réelle, voire de plusieurs mètres dans certaines zones rurales. Se baser sur une vieille clôture, un mur ou les indications du voisin est tout aussi risqué.

La seule et unique manière de fixer légalement et définitivement les limites de votre terrain est le bornage par un géomètre-expert. Son intervention se conclut par un procès-verbal de bornage, signé par vous et vos voisins, qui devient un document à valeur légale, et par la pose de bornes physiques sur le terrain. Ces bornes sont les points de vérité de votre projet. C’est à partir de ces points que toute l’implantation de la maison doit être calculée. Construire à 10 cm chez le voisin peut vous exposer, dans le pire des cas, à une obligation de démolition ordonnée par un tribunal, même des années plus tard. Le coût d’un bornage est infime comparé à ce risque.

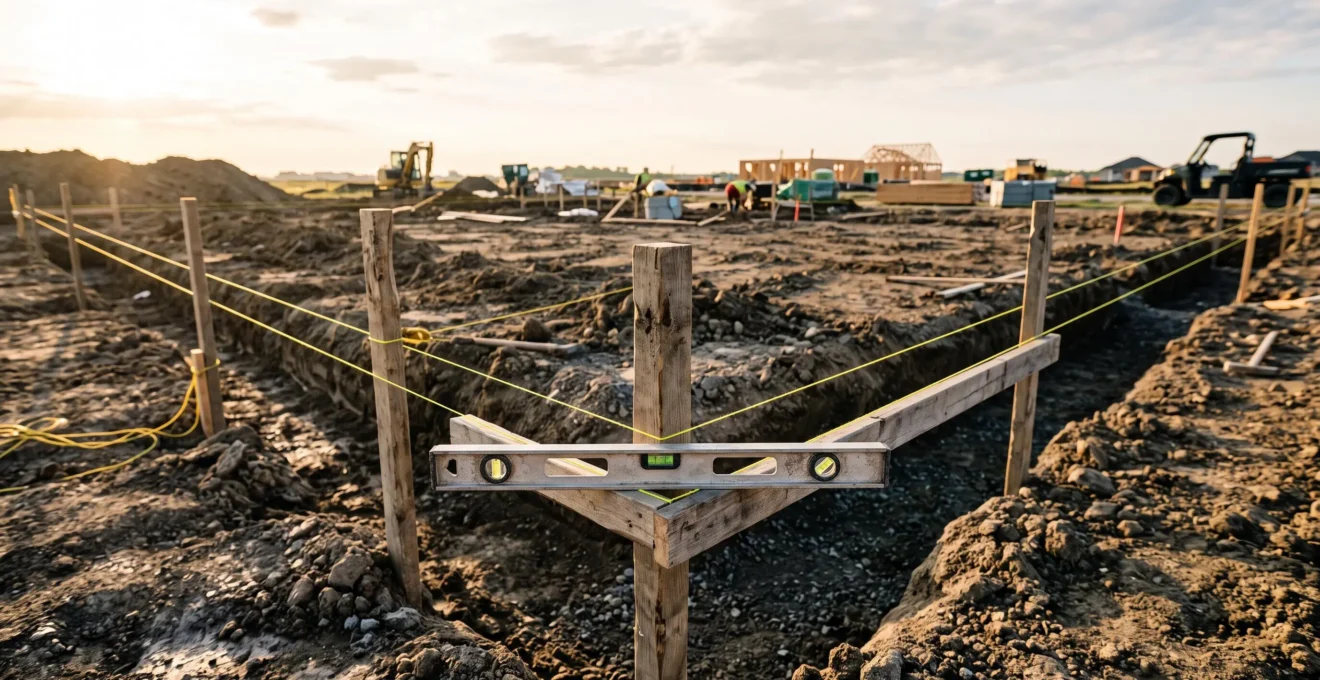

Une fois les limites connues, le géomètre (ou vous-même, avec une extrême rigueur) implantera les chaises. Ces structures en bois, plantées en retrait des futures fondations, servent à matérialiser les axes des murs par des cordeaux. L’avantage des chaises est qu’elles restent en place pendant tout le terrassement, permettant de retendre les cordeaux précisément au même endroit après le passage des engins. Elles sont le garant de la mémoire de votre implantation.

Où positionner exactement vos arrivées d’eau dans la fondation pour économiser 2 jours de travail à votre plombier ?

La précision d’une implantation ne se mesure pas seulement à l’équerrage des murs, mais aussi à l’anticipation de l’intégration des autres corps de métier. Le passage des réseaux (eau, électricité, télécoms, évacuations) à travers les fondations est un point critique. L’erreur classique est d’adopter une approche « on verra plus tard », en pensant que le plombier ou l’électricien pourra toujours percer la fondation après coup. C’est une méthode coûteuse, risquée et qui affaiblit la structure.

Percer un béton de fondation armé est une opération complexe qui nécessite un équipement lourd (carotteuse). Plus grave, un perçage mal positionné peut sectionner une armature métallique, créant un point de faiblesse et un risque de corrosion accélérée dans le temps. La bonne pratique, dictée par la rigueur et l’efficacité, est d’anticiper le positionnement de toutes les gaines et fourreaux avant le coulage du béton. Le plan d’exécution de votre maison doit indiquer précisément l’emplacement de chaque traversée.

Votre rôle, en tant que maître de la géométrie du chantier, est de traduire ces plans en positions physiques. À l’aide de votre mètre et de vos cordeaux, vous devez positionner et fixer solidement les gaines (souvent des fourreaux en PVC de diamètre adéquat) dans le coffrage ou le ferraillage avant le passage de la toupie. Une gaine bien positionnée pour l’arrivée d’eau ou le câble électrique principal, c’est une intervention du plombier ou de l’électricien qui se fait en quelques minutes au lieu de plusieurs heures de carottage. C’est du temps et de l’argent gagnés, et surtout, l’intégrité de vos fondations préservée. Comme le souligne le DTU, il est essentiel d’anticiper « le positionnement de l’ensemble des incorporations prévues (canalisations, gaines, fourreaux, inserts, etc.) ».

Comment couler vos fondations en garantissant les 3 cm d’enrobage de béton obligatoires autour de vos aciers ?

Le ferraillage constitue le squelette de vos fondations, lui conférant sa résistance à la traction. Mais l’acier a un ennemi mortel : la rouille. Pour le protéger, il doit être entièrement enrobé d’une couche de béton suffisamment épaisse. Cet enrobage crée une barrière étanche et passive chimiquement (grâce à l’alcalinité du béton), qui empêche l’humidité et l’oxygène d’atteindre l’acier. Si l’enrobage est insuffisant, l’acier se corrode, gonfle, et fait éclater le béton, menaçant la durabilité de l’ouvrage.

La distance minimale d’enrobage est strictement réglementée. Elle dépend de la classe d’exposition de l’ouvrage (environnement agressif, marin, etc.), mais une valeur courante est de 2,5 à 3 cm. Cependant, cette valeur n’est valable que si un béton de propreté a été coulé. En l’absence de ce dernier, le contact direct avec le sol est considéré comme une condition agressive. Dans ce cas, la norme est beaucoup plus sévère : l’enrobage nominal doit atteindre au moins 65 mm sans béton de propreté. C’est plus du double, ce qui a un impact direct sur la largeur des fouilles et la quantité de béton.

Garantir cet enrobage n’est pas possible en posant simplement les armatures au fond de la tranchée. La solution réside dans l’utilisation de cales d’enrobage. Il s’agit de petits éléments en plastique ou en béton fibré, de différentes formes, qui se clipsent sur les armatures pour les maintenir à une distance précise du fond et des parois du coffrage. Leur utilisation est systématique et non négociable. Elles assurent que, même pendant le coulage et la vibration du béton, le ferraillage reste parfaitement centré et que l’enrobage minimal sera respecté en tout point.

Le choix de l’acier lui-même est également normé, le DTU 13.1 imposant un diamètre minimal de 8 mm pour les aciers à haute adhérence (HA) dans les semelles filantes. Ignorer ces détails techniques, c’est construire une fondation avec une faiblesse invisible mais certaine.

Comment garantir des fondations irréprochables pour empêcher votre maison de se fissurer en 10 ans ?

Toutes les précautions que nous avons détaillées convergent vers un seul et unique but : construire une base stable et durable, capable de résister aux forces qui s’exerceront sur elle tout au long de sa vie. La principale menace, particulièrement en France, est le phénomène de retrait-gonflement des argiles (RGA). En période de sécheresse, les sols argileux se rétractent en perdant leur eau, provoquant un affaissement du sol. En période de pluie, ils gonflent. Ce cycle de mouvements du sol soumet les fondations à des contraintes colossales. L’ampleur du risque est massive : le BRGM estime que 48% du territoire français est exposé au retrait-gonflement des argiles, ce qui concerne plus de 10 millions d’habitations.

Propriétaire d’une maison près de Toulouse touchée par le retrait-gonflement des argiles depuis la sécheresse de 2022, Christophe de la Fage confie qu' »on ne peut pas rester inertes quand on voit l’évolution extrêmement rapide de tout ça », en observant chaque année de nouvelles fissures gagner les linteaux et les murs de son habitation.

– Christophe de la Fage

Des fondations irréprochables sont la première ligne de défense contre ce phénomène. Cela passe par une profondeur d’ancrage suffisante pour atteindre le « bon sol », celui qui n’est pas affecté par les variations hydriques de surface (le fameux « hors-gel » est souvent un minimum). Cela passe aussi par une conception adaptée, préconisée par l’étude de sol : des fondations plus larges, plus profondes, ou encore la mise en place de longrines et de plots. L’ampleur nationale du problème est telle que le Cerema a chiffré le coût de la seule sécheresse de 2022 à plus de 3,5 milliards d’euros, un record absolu.

Garantir des fondations parfaites, c’est donc appliquer une discipline de fer à chaque étape : une implantation géométrique validée par les mathématiques, un respect scrupuleux des limites de propriété, une analyse et une préparation du sol de fondation, et une mise en œuvre du béton et des aciers conforme aux règles de l’art. Chaque compromis sur l’un de ces points est une fissure potentielle dans dix ans.

Considérez l’investissement dans des fondations de qualité non comme une dépense, mais comme l’assurance la plus fondamentale pour la pérennité de votre patrimoine. Pour mettre en pratique ces conseils avec la rigueur d’un géomètre, la prochaine étape consiste à obtenir une étude de sol G2 et à réaliser un bornage contradictoire de votre terrain avant même de dessiner les plans finaux.
